E22/E22P - naprawa uszkodzonego modułu radiowego

[bikeman]

Przy konstruowaniu i testowaniu rożnych konfiguracji, mogą się pojawić błędy niosące za sobą katastrofalne skutki. Jednym bolesnym w skutkach, znanym mi błędem, jest przypadkowe podłączenie modułu E22 do napięcia wyższego niż 5V. Znam kilka smutnych historii, kończyły się uszkodzeniem większości modułów na płytce BM-NODE z powodu podłączenia do zacisku kablowego napięcia 12V. Przy przekroczeniu 5.5V pada najcenniejszy moduł (35-50zł), czyli radio E22. Wyższe napięcie nie ma wpływu na pozostałe elementu modułu, ponieważ następuje przebicie do masy i przepalenie układu wejściowego.

Tak więc, oprócz stresu, można sobie poradzić i naprawić radio. Koszt około 50-100 groszy Poniżej pokazuje tutorial jak sobie z tym poradzić, żeby cieszyć się, z powrotem sprawnym modułem.

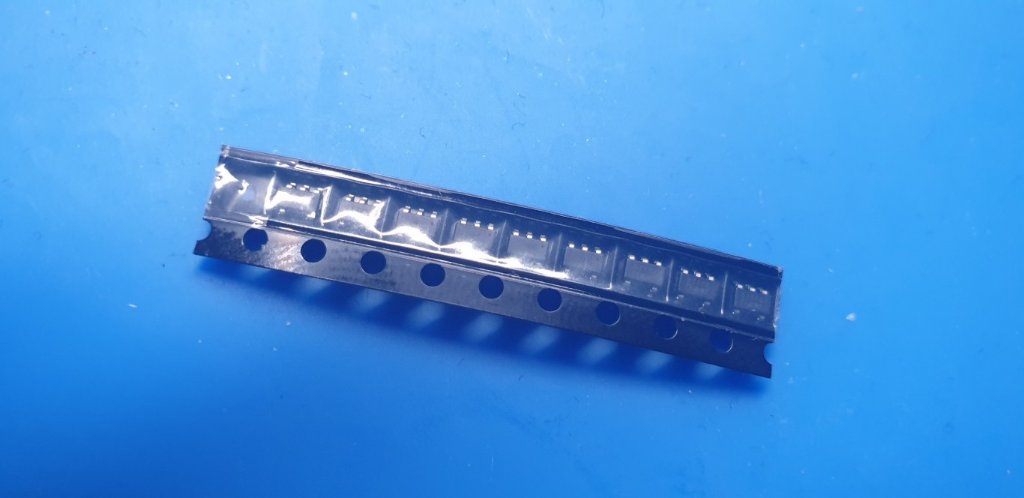

1. Na początek należy zamówić np na AliExpress, część która ulega spaleniu, czyli regulator napięcia JW5250A w obudowie SOT23-5, w cenie około 5zł za 10szt.

JW5250A w obudowie SOT23-5

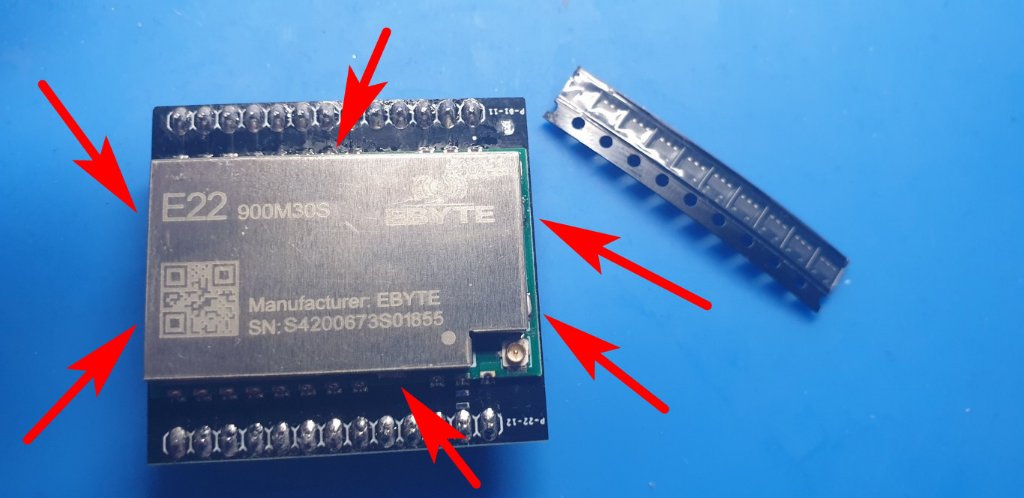

2. Ściągamy ekran z modułu odlutowując 6 punktów lutowniczych, łączących ekran z masą PCB

Ściągamy ekran z modułu odlutowując 6 punktów lutowniczych, łączących ekran z masą PCB

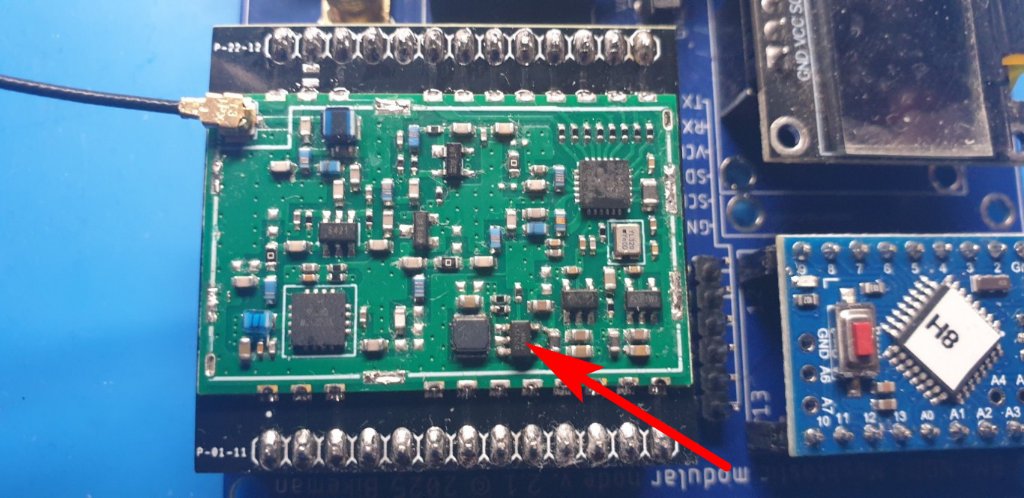

3. Wylutowujemy regulator, zaznaczony na obrazku

Wylutowujemy regulator, zaznaczony na obrazku


4. Oczyszczamy pola lutownicze i przylutowujemy nowy sprawny element.

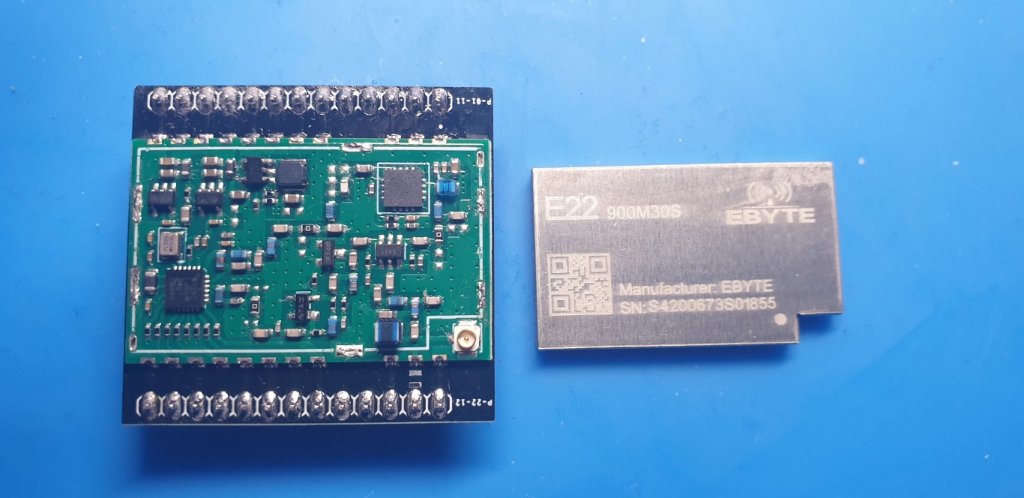

5. W tym momencie warto sprawdzić działanie radia i jeśli wszystko działa, jak przez uszkodzeniem, lutujemy ekran na swoje miejsce.

W tym momencie warto sprawdzić działanie radia i jeśli wszystko działa, jak przez uszkodzeniem, lutujemy ekran na swoje miejsce.


6. Cieszymy się sprawnym radiem i kasą zaoszczędzoną na zakup kolejnego modułu.
