Antena kolinearna 868 mhz

[Jacek]

Ciekawy filmik jak w miarę prosto wykonać antenę kolienarną na 868 mhz gość zaznacza ze te 3 cewki 1 zwojowe należy wykonywać , nawijać w tym samym kierunku np wszystkie 3 zgodnie z ruchem wskazówek zegara lub odwrotnie ale zawsze wszystkie 3 nawijamy w takim samym kierunku a tu film o tym zresztą kanał tego gościa jest ciekawy pokazuje też na nim i inne anteny https://youtu.be/OwNiL4402kM?si=8JmNcXMLPRsgQkM6 A tu inny film i antena kolinearna wykonana z przewodu koncentrycznego https://youtu.be/7Wjst9A7El8?si=nU5SshTK4GmJAgxw

[111lisu]

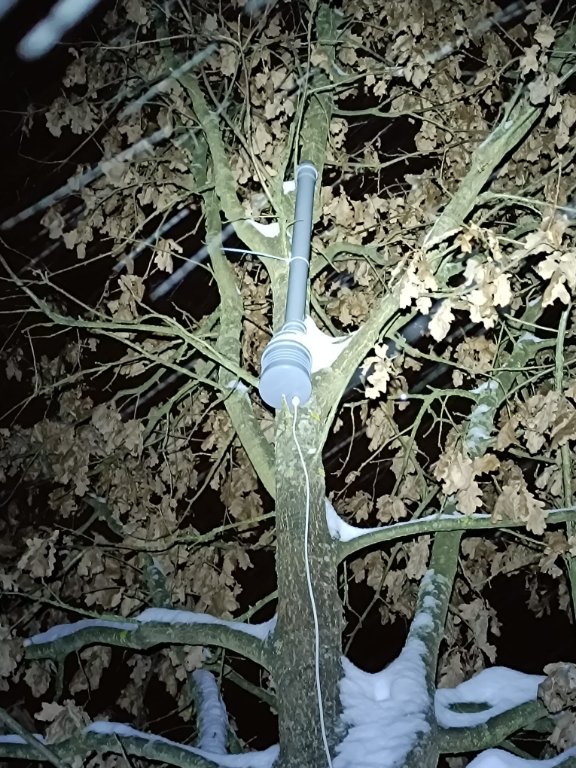

Heszki, właśnie chciałem właśnie zapytać o tą antenę czy ktoś używa i jak to się ma do anten sklepowych? Mam taką jedną na drzewie i odbieram z kilku kilometrów z pętówki LilyGo V1.6 a jeden z użytkowników ma wbitą yagi kilkanaście kilometrów (Beskid niski).
Mam w rurze PCV + 2 redukcje do 110 tam jest zasilacz i CPU.
Pytałem Claude to mi to tak wyjaśnił

Antena 1/4 fali na 868 MHz:
Obliczenie długości:

Długość fali: λ = 300/f(MHz) = 300/868 ≈ 34,6 cm
Antena 1/4 fali: 34,6/4 ≈ 8,6 cm (86 mm)

Najprostsza konstrukcja - antena prętkowa:
Materiały:

Drut miedziany sztywny, średnica 1-2 mm
Złącze SMA (jeśli moduł je ma) lub bezpośrednie lutowanie
Ewentualnie rurka miedziana

Budowa:
Odetnij drut na długość 86 mm
Przylutuj do centralnego pinu złącza antenowego lub bezpośrednio do padu ANT na module
Ustaw pionowo dla charakterystyki dookólnej

Antena Ground Plane (lepsza opcja):
Dla lepszej charakterystyki dodaj 4 radialne (płaszczyzna masy):

Element główny (pionowy): 86 mm
4 radialne pod kątem 45° w dół: każdy po 86 mm

Antena 1/2 fali (jeśli nie masz dobrej masy):

Długość: 17,3 cm (173 mm)
Nie wymaga płaszczyzny uziemienia
